靶场链接BlockHarbor Hackathon，写这个也只是一时兴起（同时也是在进行简单的备战防止线下当挂件），同时记录一些CAN和UDS的笔记，还有一些简单的can-utils的使用
参考了此Writeup（链接包含前3部分WP的链接）：【WriteUP】VSEC 车联网安全 CTF 挑战赛（四），但是有很多挺重要的点没有详细剖析，所以自己也去翻了ISO标准，但是分P这招好悬没给我搞吐（
UDS Challenge
Simulation VIN
题目要求获取模拟环境下车辆的VIN码，模拟环境内已经预置了can-utils便于我们进行CAN报文的发送，那接下来我们应该怎么办呢？
第一步自然是先把CAN报文给dump下来方便读取吧，因此我们首先应该通过ifconfig或者ip link查看CAN接口，这里是vcan0，接下来就是输入candump -l vcan0 &将CAN报文dump到日志中
OK，这样我们就能通过日志读取报文了，所以接下来我们就该使用cansend发送CAN报文了，但是该发什么呢…？
OBD诊断基础
根据ISO 15765-4标准，OBD预定义了一系列地址用于诊断信息的请求和响应，其中7E0~7E7为向ECU#1~#8发送请求的地址，而7E8~7EF依次为对应ECU响应的地址，而有一个比较独特的地址7DF，测试设备通过这个地址发送诊断数据时，会向所有ECU询问接收此数据后ECU是否有响应要返回（人话：广播）
由于我们不知道应该往哪个ECU发送诊断数据，所以这里我们要以7DF作为我们的CAN ID发送数据，那么我们又应该发送什么数据呢？
UDS协议基础
根据ISO 14229-1标准（Annex A），我们发现F190对应的是VINDataIdentifier，因此我们需要通过此Identifier获取VIN数据，同时在同一标准下第9节，我们可以发现UDS定义的一系列功能和其对应的功能ID，由于我们是通过Identifier读取数据，因此对应的功能为ReadDataByIdentifier(0x22)，根据10.2节对该功能的定义，我们可以知道格式为22(Identifier1)(Identifier2)...，其中每个Identifier长度2字节，而本题很自然是需要发送22F190这三个字节
但是如果你直接发送数据的话会出问题，这是因为UDS协议的传输层是通过帧进行数据传输的：
UDS帧格式
根据ISO 15765-2标准，CAN总线上的诊断数据会通过4种帧进行分割传输：
- 单帧（SingleFrame，SF）
- 首帧（FirstFrame，FF）
- 连续帧（ConsecutiveFrame，CF）
- 流控帧（FlowControl，FC）
很明显，前三者是用于传输实际数据的，而最后一种是用于控制数据传输节奏的
各帧的首个字节为帧类型标识（PCI域），用于分辨帧类型，接下来简单写一下各帧的格式：
本部分只写了常规情况：单帧数据长度<8/首帧数据长度＜4095的情况，对于大于等于的情况请自行阅读标准的9.6.1节
单帧（SF）
| Byte 0 | Byte 1~N |
|---|---|
| 0x0N | Data Field |
对于单帧，Byte 0的高4位固定为0用于分辨帧类型，低4位则代表帧长度（Data Length，DL），之后的N字节则为数据域
需要注意的是，1≤N≤7，因为一个标准的CAN数据域长度为8字节，而首字节被PCI域占用，因此单帧最多只能传输7字节数据
首帧（FF）
| Byte 0 | Byte 1 | Byte 2~7 |
|---|---|---|
| 0x1X | 0xYZ | Data Field Snippet |
和单帧同理，Byte 0的高4位固定为1，而之后的0xXYZ则是首帧的DL（即DL = 0xX << 8 + 0xYZ），后面则是数据域
由DL可以看出，首帧是在传输的数据量较大的情况下使用的，而有了首帧那自然会有后面的帧，也就是连续帧：
连续帧（CF）
| Byte 0 | Byte 2~7 |
|---|---|
| 0x2N | Data Field Snippet |
Byte 0高4位固定为2，此处的N表示的是连续帧的序列号（SN），从0x0到0xF循环，超过则重新回到0x0
流控帧（FC）
| Byte 0 | Byte 1 | Byte 2 | Byte 3~7 |
|---|---|---|---|
| 0x3N | BS | STmin | Reserved (N/A) |
对于多帧数据传输，我们需要有一个能控制数据流传输速度的方法，而FC就是做这个的
Byte 0高4位固定为3，低4位的N实际上是设置流控状态（FS）的：
- 继续发送（CTS，0x0）（允许发送后续CF帧）
- 等待（WT，0x1）（暂停发送，需重新请求FC）
- 溢出（OVFLW，0x2）（接收方缓冲区满，终止传输）
Byte 1的BS则表示块大小，即发送方可以连续发送的CF帧数量，如果设置为0则表示无限制
Byte 2的STmin则是最小间隔时间，即每个CF帧之间的间隔时间，单位为ms（0x00~0x7F）或者μs（0xF1~0xF9），其中如果数据符合后者，则时间间隔为(STmin-0xF0)*100μs

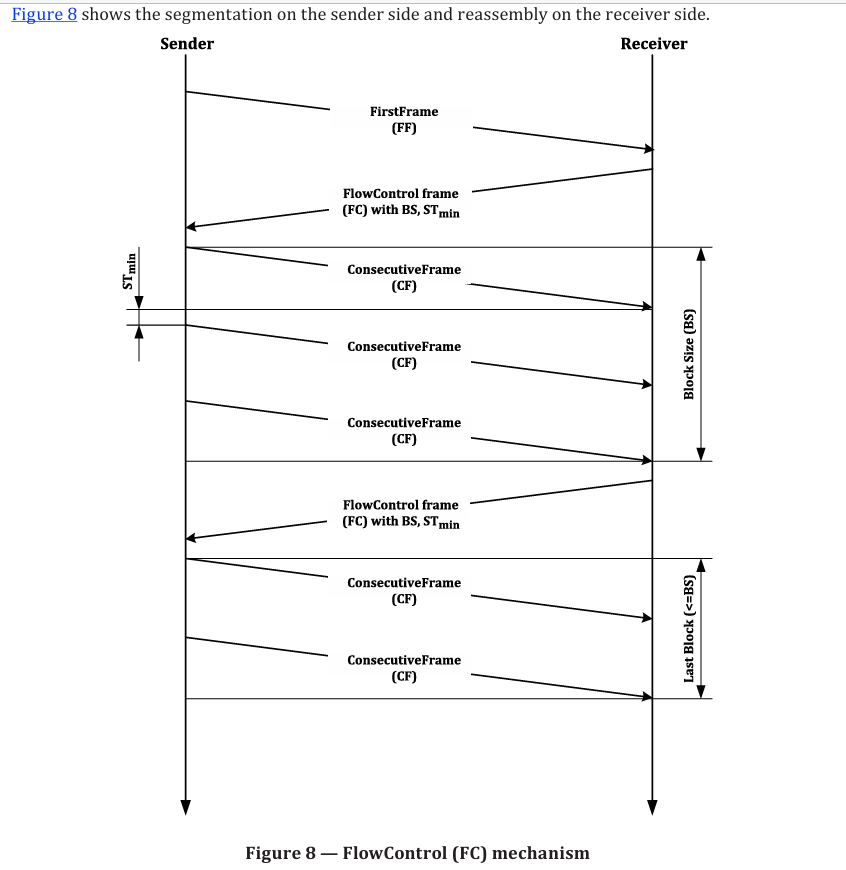

通过FF，CF和FC，我们大致能知道在多帧传输下，数据传输的流控过程如下：
好的，现在我们知道了UDS的帧格式，那么是时候发送数据了！我们首先需要发送的数据长度为3，因此单帧就能满足我们的需求，因此我们输入命令cansend vcan0 7DF#0322F190就能获取到VIN数据了！
诶，但是我们知道一个VIN长度为固定的17个字节，因此传输回来的帧实际上是一个FF帧：7E8#101462F190666C61
简单解析一下：根据前面的OBD诊断知识，7E8对应的地址为7E0，而帧数据中正是ReadDataByIdentifier的标准返回，长度为0x014，即20，其中前3个字节分别为固定的响应识别码和请求的Identifier，从666C开始才是数据
那么根据刚刚提到的流控机制，我们只需要再发送一个FC帧就能读取所有的数据了，因此接下来输入cansend vcan0 7E0#300000即可得到完整的VIN码
Startup Message
我们首先还是使用candump捕获CAN报文，接下来就应该看题了
题目说明模拟终端在启动的时候通过7DF发送了诊断信息，然后问我们信息是什么，然后给的提示是让我们重启ECU
到这里其实答案已经呼之欲出了：我们只需要先捕获CAN报文，然后中途让ECU重启就能得到启动的诊断讯息了，所以接下来就是愉快的啃文档时间~（棒读）
那么根据ISO 14229-1的9.3小节对ECUReset(0x11) Service的规范，我们可以知道我们需要进行一次hardReset来模拟电源启动，也就是子功能0x01，因此我们需要传输的数据是0x1101，加上单帧数据就是021101
因此我们只需要cansend vcan0 7DF#021101之后读取日志，等待响应后马上通过7DF发送的诊断数据就能得到flag啦
好消息是发送的诊断数据是SF，所以我们无需再次发送FC读取后续帧
Engine Trouble?
